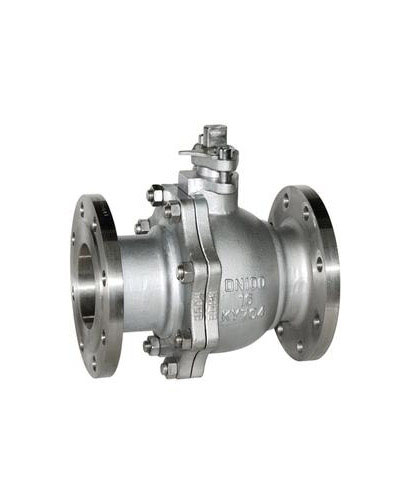

    不锈钢球阀

    不锈钢球阀

    主要零件材质

    零件名称 Part Name ZG1Cr18Ni9T
    i304 CF8    		 ZGOOCr18Ni10
    304L CF3    		 ZG1Cr18Ni12Mo
    2Ti316 CF8M    		 zgoocR17nI14mO2
    316L CF3M    		 WCB
    阀体/阀盖 Body/Cap OCr18Ni9 OOCr18Ni10 OOCr18Ni9Mo2 OOCr18Ni10Mo2 WCB
    球体 Spheroid OCr18Ni9 OOCr18Ni10 OOCr18Ni9Mo2 OOCr18Ni10Mo2 1Cr3
    阀杆Stem OCr18Ni9 OOCr18Ni10 OOCr18Ni9Mo2 OOCr18Ni10Mo2 1Cr3
    阀座 Valve Seat PTFE/PPL PTFE/PPL PTFE/PPL PTFE/PPL PTFE/PPL
    填料/垫片 Stem Packing/Gesket PTFE PTFE PTFE PTFE PTFE
    螺栓 Bolt 不锈钢 Stainless Steel 34GtMoA
    螺母 Nut 不锈钢 Stainless Steel 45
    手柄 Handle 铸钢 Cast Steel





    不锈钢球阀主要连接尺寸



    型号Type 公称通径DN(mm) 尺寸(mm)
    L D D1 D2 D6 b-f Z φd W
    Q41F-16 15 130 95 65 45   14-2 4-14 115
    20 140 105 75 55   14-2 4-14 130
    25 150 115 85 65   14-2 4-14 150
    32 165 135 100 78   16-2 4-18 190
    40 180 145 110 85   16-3 4-18 230
    50 200 160 125 100   16-3 4-18 240
    65 220 180 145 120   18-3 4-18 280
    80 250 195 160 135   20-3 8-18 310
    100 280 215 180 155   20-3 8-18 330
    125 320 245 210 185   22-3 8-18 600
    150 360 280 240 210   24-3 8-23 800
    200 400 335 295 265   26-3 12-23 1000
    250 450 425 355 320   30-3 12-25 1200
    Q41F-25 15 130 95 65 45   14-2 4-14 115
    20 140 105 75 55   14-2 4-14 130
    25 150 115 85 65   14-2 4-14 150
    32 165 135 100 78   16-2 4-18 190
    40 180 145 110 85   18-3 4-18 230
    50 200 160 125 100   20-3 4-18 240
    65 220 180 145 120   22-3 8-18 280
    80 250 195 160 135   22-3 8-18 310
    100 280 230 190 160   24-3 8-23 330
    125 320 270 220 188   28-3 8-25 600
    150 360 300 250 218   30-3 8-25 800
    200 400 360 310 278   34-3 12-25 1000
    250 450 425 370 332   36-3 12-30 1200
    Q41F-40 15 130 95 65 45 40 16-2 4-14 115
    20 140 105 75 55 51 16-2 4-14 130
    25 150 115 85 65 58 16-2 4-14 150
    32 180 135 100 78 66 18-3 4-18 190
    40 200 145 110 85 76 18-3 4-18 230
    50 220 160 125 100 88 20-3 4-18 240
    65 250 180 145 120 110 22-3 8-18 280
    80 280 195 160 135 121 22-3 8-18 310
    100 320 230 190 160 150 24-3 8-23 330
    125 400 270 220 188 176 28-3 8-25 600
    150 400 300 250 218 204 30-3 8-25 800
    200 550 375 320 282 260 38-3 12-30 1200
    Q41F-64 15 140 105 75 55 40 18-3 4-14 115
    20 160 125 90 68 51 20-3 4-18 130
    25 180 135 100 78 58 22-3 4-18 150
    32 200 150 110 82 66 24-3 4-23 190
    40 220 165 125 95 76 24-3 4-23 230
    50 250 175 135 105 88 26-3 4-23 240
    65 280 200 160 130 110 28-3 8-23 280
    80 320 210 170 140 121 30-3 8-23 310
    100 360 250 200 168 150 32-3 8-25 330
    125 381 295 240 202 176 36-3 8-30 600
    150 403 340 280 240 204 38-3 8-34 800
    200 502 405 345 300 260 44-3 12-34 1200
