自密封旋启式止回阀
自密封旋启式止回阀900LB～2500LB

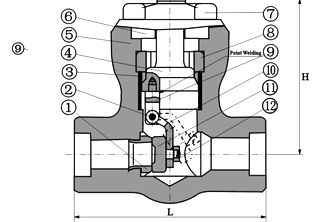

| 序号 | 零件名称 | CSTOASTM | ASTOASTM | SSTOASTM | |
| A105 | F22 | F304(L) | F316(L) | ||
| 1 | 阀座 | A276410 | A276304 | A276304(L) | A276316(L) |
| 2 | 销钉 | A276420 | A182F304 | A182F316 | |
| 3 | 密封圈 | A276304L | A276316L | ||
| 4 | 密封螺母 | A105 | A182F304 | A182F304(L) | A182F316(L) |
| 5 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 6 | 阀盖 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 7 | 提升螺母 | A1942H | A1944 | A1948 | A1948M |
| 8 | 四开环 | A276420 | A182F304 | A182F316 | |
| 9 | 吊桥 | A193B7 | A193B16 | A193B8 | A193B8M |
| 10 | 摇杆 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 11 | 阀瓣 | A276410 | F304 | A182F304(L) | F316(L) |
| 12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
| NPS | 1/2” | 3/4” | 1” | 11/4" | 11/2" | 2" | |
| L | 900LB～1500LB | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| H | 117 | 117 | 117 | 152 | 152 | 195 | |
| 重量 | 900LB～1500LB | 8.2 | 7.8 | 7.7 | 19.8 | 19.2 | 21.3 |
| 2500lb | 10.0 | 9.6 | 9.4 | 21.5 | |||
